Redutores
Visão Geral
Os redutores RBP foram projetados para o acionamento de máquinas e aparelhos de baixa velocidade. Sua principal característica é a transmissão por eixo Sem-Fim e Coroa, possibilitando grandes reduções de velocidade e por consequencia, aumento de torque. Suas partes e peças são fabricadas de acordo com rigorosos padrões de processo e qualidade.
Características
Estrutura
Os redutores RBP foram totalmente desenvolvidos em sistema CAD e uma completa análise realizada desde a fase de projeto até o pré-lançamento. Sua carcaça é bipartida e fabricada em liga especial de alumínio pelo processo de injeção sob pressão, o que lhe confere precisão, repetitibilidade e resistência mecânica.
Transmissão
A transmissão é feita entre dois eixos não coplanares. O parafuso sem-fim é fabricado em liga de aço e a coroas em liga de Bronze ou em Polímero de Engenharia com inserto metálico. O engrenamento é lubrificado com graxa de alto desempenho, que reduz consideravelmente o atrito em comparação a outros modelos existentes no mercado e consequentemente aumenta a vida útil do produto.
Mancais
Os mancais de rolamento foram dimensionados para os eixos de entrada e de saída e oferecem baixissimo atrito, aumentando a vida útil do produto. Na versão MD são utilizados mancais de deslizamento fabricados em polímero de engenharia especiais e auto-lubrificantes, que oferecem baixo atrito e boa resistência mecânica.

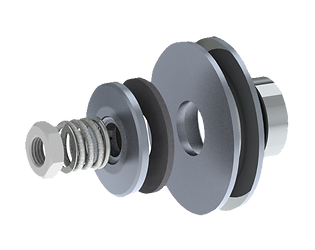

Embreagem
A embreagem mecânica é um dispositivo de segurança utilizado em redutores fornecidos ao mercado de automação e tem por finalidade proteger o sistema em caso de excesso de carga.
Destrave
Os redutores da família SE possuem a opção de destrave, que permite a liberação do eixo de saída. Esta libração é feita facilmente realizada através do aperto do parafuso existente no interior do eixo de saída.
Identificação e Rastreabilidade
Após as operações de montagem os redutores passam pelo processo de identificação, que consiste em registrar fisicamente as informações de código, modelo e data no próprio produto. Com isso garantimos a rastreabilidade de componentes e processos críticos.
Formas Construtivas
Identifica a posição do eixo de saída.
Eixo de
Entrada
Eixo de
Saída
Eixo de
Entrada
Eixo de
Saída
Forma de Identificação
Cada parte do código do modelo identifica uma característica do produto.
MODELO CARCAÇA
RBP = Redutor Bipartido em Alumínio injetado
RMB = Redutor Monobloco em Alumínio Fundido
FORMA CONSTRUTIVA
SE = Eixo de Saída á Esquerda
SD = Eixo de Saída à Direita
MATERIAL COROA
CN = Nylon
CB = Bronze
REDUÇÃO
23 = 1:23
25 = 1:25
37 = 1:37
POLIA
P60 = Polia Ø60mm
P75 = Polia Ø75mm
MANCAIS
MR = Rolamento
MD = Deslizamento
Modelos
Redutores SD
São os redutores onde a forma construtiva consiste no eixo de saída à direita. Mais detalhes consultar desenho técnico
Modelo
Forma Construtiva
Redução
Coroa
Entrada
Saída
RBP SD CB37 P75 MR
RBP SD CN37 P75 MR
RBP SD CB25 P75 MR
RBP SD CN23 P75 MR
Saída à Direita
Saída à Direita
Saída à Direita
Saída à Direita
Bronze
Nylon
Bronze
Nylon
1:37
1:37
1:25
1:23
Ø75mm
Ø75mm
Ø75mm
Ø75mm
Roseta Z12
Roseta Z12
Roseta Z12
Roseta Z12
Redutores SE
São os redutores onde a forma construtiva consiste no eixo de saída à esquerda. Mais detalhes consultar desenho técnico
Modelo
Forma Construtiva
Redução
Coroa
Entrada
Saída
RBP SE CB25 P75 MR
RBP SE CN23 P75 MR
Saída à Esquerda
Saída à Esquerda
Bronze
Nylon
1:25
1:23
Ø75mm
Ø75mm
Eixo c/ furo
Eixo c/ furo
